Norma PN-HD 308 S2:2007 stanowi kluczowy dokument, który zharmonizował oznaczenia przewodów elektrycznych w Polsce i Unii Europejskiej. Wprowadza jednolite zasady kolorystyczne, dzięki którym każdy elektryk w Polsce, od Wrocławia po Gdańsk, rozumie znaczenie kolorów przewodów w instalacjach. Brązowy przewód to faza (L), niebieski oznacza przewód neutralny (N), a żółto-zielony to przewód ochronny (PE). Kolory te wpływają na porządek i bezpieczeństwo instalacji, co przekłada się na mniejszą liczbę błędów.
- Norma PN-HD 308 S2:2007 ustala kolorystykę przewodów elektrycznych w Polsce i Europie.
- Przewód fazowy (L) jest brązowy, neutralny (N) niebieski, a ochronny (PE) żółto-zielony.
- W starszych instalacjach kolory mogą się różnić i wymagać dodatkowej weryfikacji.
- Bezpieczne identyfikowanie przewodów wymaga użycia próbników napięcia i multimetru.
- Przewód ochronny (PE) zawsze powinien być używany wyłącznie w celu ochrony przed porażeniem.
- Prace elektryczne należy powierzać tylko wykwalifikowanym elektrykom z odpowiednimi uprawnieniami.
Zastosowanie normy PN-HD 308 S2:2007 obejmuje wszystkie typowe instalacje, takie jak domy, biura czy fabryki. Z niej wynika, że przewody pod napięciem 230 V mają ustalone oznaczenia. Przewód fazowy (L) zazwyczaj jest brązowy lub czarny, a przewód neutralny (N) zawsze niebieski. Ochronny PE, oznaczony żółto-zielonymi pasami, chroni przed porażeniem prądem. Warto pamiętać, że w starych instalacjach kolory mogą odbiegać od standardu, dlatego należy zawsze upewnić się, co oznacza dany przewód przed jego dotknięciem.
Bezpieczeństwo przy instalacji elektrycznej: kluczowe zasady kolorów, które możesz stosować już dziś
Niewłaściwe oznaczenia kolorów stwarzają ryzyko zwarć czy porażeń prądem. Norma PN-HD 308 S2:2007 wprowadziła zasady, które eliminują niejednoznaczności w identyfikacji przewodów. Przewody fazowe powinny mieć kolory oraz literowe oznaczenia: L dla fazy, N dla neutralnego oraz PE dla przewodu ochronnego. Choć przewody fazowe mogą przybierać różne kolory w instalacjach trójfazowych, zasady pozostają niezmienne. Pamiętaj o tych kolorach, aby korzystanie z instalacji elektrycznych było bezpieczne.
Nawet nowoczesne normy nie zastąpią zdrowego rozsądku, zwłaszcza w starszych budynkach, gdzie często występują przestarzałe systemy. Z tego powodu przed przystąpieniem do prac zawsze warto sprawdzić każdy przewód próbnikiem. Uwaga dotyczy szczególnie instalacji, gdzie kolory mogą oznaczać inne funkcje, takie jak przewody PEN, które pełnią funkcję neutralną i ochronną. Właściwe postępowanie i dbałość o szczegóły pomogą uniknąć niebezpieczeństw oraz zapewnią bezpieczne korzystanie z energii elektrycznej.
Jak rozpoznać kolory kabli elektrycznych: L, N i PE?
W tej liście znajdziesz kluczowe informacje dotyczące kolorów kabli elektrycznych oraz ich funkcji. Znajomość tych zasad pozwala uniknąć niebezpieczeństw związanych z błędnym podłączeniem przewodów. Oto istotne kroki, które warto znać.
- Rozpoznawanie przewodu fazowego (L)
W instalacjach jednofazowych przewód fazowy oznaczany jest kolorem brązowym, ale może również być czarny lub szary. Przewód ten dostarcza napięcie do urządzeń, dlatego zachowaj szczególną ostrożność – kontakt z nim może prowadzić do porażenia.
- Identyfikacja przewodu neutralnego (N)
Przewód neutralny zawsze ma kolor niebieski i odpowiada za zamknięcie obwodu elektrycznego. Teoretycznie powinien mieć 0 V względem ziemi, jednak w praktyce nie należy go lekceważyć, ponieważ może być pod napięciem.
- Wykrywanie przewodu ochronnego (PE)
Przewód ochronny charakteryzuje się kolorem żółto-zielonym. Jego głównym zadaniem jest ochrona użytkowników przed porażeniem przez odprowadzanie napięcia do ziemi. Nie używaj tego koloru do innych funkcji.
- Uwaga na stare instalacje
W starszych budynkach kolory kabli mogą być inne, na przykład czerwony lub biały dla przewodu fazowego. Zawsze przed pracami elektrycznymi warto zweryfikować kolory przy użyciu próbników napięcia.
- Używanie próbników elektrycznych
Aby upewnić się, jaki przewód reprezentuje, skorzystaj z próbników napięcia. W przypadku wątpliwości zmierz napięcie między przewodami (np. między N a PE) – przy prawidłowych podłączeniach wynosi ono blisko 0 V.
| Funkcja | Symbol | Kolor | Opis | Potencjalne zagrożenia przy pomyłce |
|---|---|---|---|---|
| Przewód fazowy | L | Brązowy, Czarny, Szary | Dostarcza napięcie do odbiornika (np. gniazda, lampy) | Porażenie, zwarcie, uszkodzenie urządzeń |
| Przewód neutralny | N | Niebieski | Zamyka obwód, umożliwia prawidłowe działanie urządzeń | Nieprawidłowa praca obwodu, ryzyko nietypowych napięć |
| Przewód ochronny | PE | Żółto-zielony | Ochrona przed porażeniem, odprowadza prąd do ziemi przy awarii | Brak ochrony, większe ryzyko porażenia |
| Przewód ochronno-neutralny | PEN | Niebieski z zielono-żółtymi końcówkami | Tworzy jednocześnie funkcje N i PE w starszych instalacjach | Porażenie przy przerwaniu żyły |
| Przewód roboczy (DC +) | + | Czerwony | Połączenie z dodatnim biegunem prądu stałego | Uszkodzenia sprzętu przy nieprawidłowych połączeniach |
| Przewód roboczy (DC -) | - | Czarny lub Ciemnoniebieski | Połączenie z ujemnym biegunem prądu stałego | Uszkodzenia sprzętu przy nieprawidłowych połączeniach |
| Typowe kolory w instalacji jednofazowej 230 V | - | Brązowy (L), Niebieski (N), Żółto-zielony (PE) | - | - |

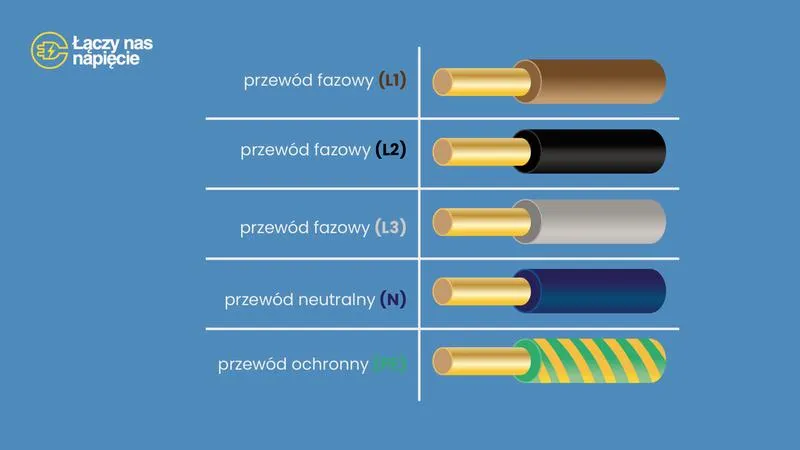

| Typowe kolory w instalacji trójfazowej 400 V | - | Brązowy (L1), Czarny (L2), Szary (L3), Niebieski (N), Żółto-zielony (PE) | - | - |
| Oznaczenie przewodów w starych instalacjach | - | Kolory różne (np. Czerwony, Biały) | Sytuacje mogą się różnić, kolory mogą być mylące | Porażenie prądem, błędne podłączenia |

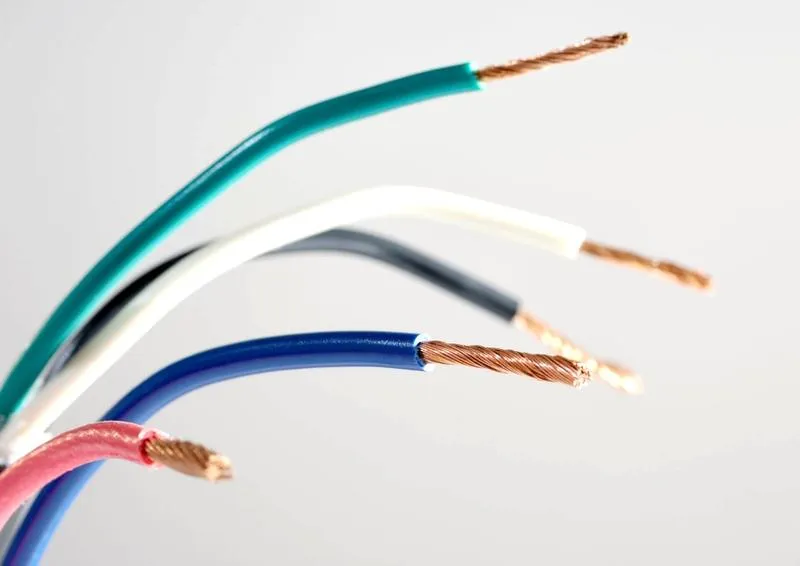

Jak bezpiecznie identyfikować przewody w starych instalacjach?
Bezpieczne identyfikowanie przewodów w starych instalacjach elektrycznych stanowi wyzwanie dla wielu majsterkowiczów. Wiesz, jak to wygląda — kupujesz stary dom lub przystępujesz do remontu, a przewody stają się zagadką. Zamiast polegać tylko na kolorach, warto mieć ze sobą odpowiednie narzędzia i wiedzę. Przygotuj się, bo pokażę ci, jak działać skutecznie i bezpiecznie.
W nowoczesnych instalacjach elektrycznych każdemu przewodowi przypisano określony kolor. Przykładowo, brązowy oznacza fazę (L), niebieski to przewód neutralny (N), a żółto-zielony pełni rolę przewodu ochronnego (PE). W starych instalacjach, sprzed normy PN-HD 308 S2:2007, kolory mogą być inne. Czerwony mógł oznaczać fazę, a niebieski przewód ochronny. Dlatego najważniejsza zasada brzmi: nie ufaj kolorom bezkrytycznie.
Przed przystąpieniem do działań skontroluj każdy przewód za pomocą próbników. Przyda ci się próbnik napięcia oraz multimetr. Próbnik napięcia szybko zidentyfikuje przewód fazowy. Wystarczy dotknąć metalowym końcem przewodu, a jeśli lampka się zaświeci, mamy do czynienia z fazą. Jeśli lampka nie zgaśnie, może to oznaczać przewód neutralny (N) lub ochronny (PE). Multimetr wykorzystaj do pomiaru napięcia między przewodami N a PE. W zdrowej instalacji napięcie powinno wynosić blisko 0 V.
Użycie narzędzi do identyfikacji przewodów jest kluczowe
Podczas prac elektrycznych kontrola ciągłości przewodów ma ogromne znaczenie. Pomiar multimetrem daje pewność, że przewody są prawidłowo połączone. W starych układach TN-C, gdzie funkcje N i PE łączą się w jeden przewód PEN, ryzyko błędów wzrasta. Zatem ważne, abyś nie tylko znał kolory, ale także umiał rozróżniać przewody według ich funkcji. Przewód PE zawsze pełni funkcję ochronną — podłączenie go do uziemienia jest niezbędne, w przeciwnym razie narażasz się na porażenie!
Podczas prac w zamkniętych miejscach zweryfikuj kolory przewodów. Gdy kable są ze sobą splecione, ustalenie ich funkcji może sprawić trudności, co często prowadzi do błędów. Dlatego spisz wszystkie informacje dotyczące przewodów, ich kolorów oraz funkcji przed rozpoczęciem prac. Takie podejście nie tylko usprawni działania, ale także zwiększy bezpieczeństwo.
Pamiętaj, że wszelkie prace przy instalacji elektrycznej należy powierzyć wykwalifikowanemu elektrykowi z odpowiednimi uprawnieniami. Praca z prądem wiąże się z dużym ryzykiem, dlatego warto zaufać fachowcowi. Bezpieczeństwo ma kluczowe znaczenie, a dobrze wykonana instalacja to fundament komfortu życia w każdym domu. Zwróć uwagę — błąd w instalacji elektrycznej może być tragiczny w skutkach, lepiej zainwestować w profesjonalną pomoc!
Ciekawostką jest, że w niektórych krajach stare instalacje mogą mieć zupełnie inne przypisania kolorów dla przewodów, na przykład w Wielkiej Brytanii do lat 2004 roku stosowano przewody czarne dla N i czerwone dla L, co może wprowadzać w błąd podczas pracy z międzynarodowymi standardami.
Rola przewodów fazowych, neutralnych i ochronnych w instalacji elektrycznej
Nowoczesne instalacje elektryczne opierają się na przewodach fazowych, neutralnych i ochronnych. Odpowiednie oznaczenie i znajomość kolorów tych przewodów stanowią fundament bezpiecznego korzystania z energii elektrycznej. W Polsce kolory przewodów zgodne są ze standardami normy PN-HD 308 S2:2007, co pomaga unikać pomyłek i zagrożeń.
Przewód fazowy, oznaczany literą L, zazwyczaj ma kolor brązowy, ale może występować również w odcieniach czarnych lub szarych. Ten przewód dostarcza energię o napięciu około 230 V i wymaga szczególnej ostrożności. Kontakt z nim bez odpowiednich zabezpieczeń może doprowadzić do porażenia prądem, dlatego przed rozpoczęciem prac elektrycznych należy zawsze upewnić się, że zasilanie zostało wyłączone.
Kolejny jest przewód neutralny, oznaczany literą N, którego kolor to niebieski. Jego funkcją jest zamykanie obwodu, co umożliwia prądowi powrót do źródła. Choć w teorii przewód neutralny powinien mieć 0 V względem ziemi, w praktyce może być pod napięciem z powodu błędnych podłączeń. Dlatego należy zachować ostrożność w jego przypadku.
Przewód ochronny PE jako klucz do bezpieczeństwa
Przewód ochronny, oznaczany jako PE, chroni przed porażeniem elektrycznym. Jego charakterystyczne żółto-zielone kolory sprawiają, że jest łatwo rozpoznawalny. Przewód ten odprowadza prąd do ziemi w przypadku awarii, co minimalizuje niebezpieczeństwo. W normalnych warunkach nie powinien przewodzić prądu, a jego obecność w obwodzie ma miejsce tylko w sytuacjach awaryjnych. Odpowiednie uziemienie przewodu PE zwiększa poczucie bezpieczeństwa, szczególnie w urządzeniach domowych z metalowymi obudowami.
W starych instalacjach można spotkać przewód PEN, który łączy funkcje przewodu neutralnego i ochronnego. Choć jego wielofunkcyjność była akceptowana wcześniej, obecne standardy wymagają ich rozdzielenia na osobne przewody N i PE. Takie podejście znacząco zwiększa bezpieczeństwo i stabilność systemów elektrycznych w domach.
Wszystkie te informacje podkreślają, jak ważne jest zrozumienie roli każdego przewodu w instalacji elektrycznej. Używanie poprawnych kolorów oraz ich identyfikacja ułatwiają pracę oraz chronią przed zagrożeniami. Pominięcie tej wiedzy, zwłaszcza w przypadku zamiany przewodów, może prowadzić do niebezpiecznych sytuacji. Dlatego należy dbać o bezpieczeństwo w naszych domach.
Poradnik dla elektryków: jak uniknąć najczęstszych błędów przy podłączaniu kabli
Przedstawiamy kluczowe wskazówki dla elektryków, które pomogą uniknąć błędów podczas podłączania kabli elektrycznych. Poznanie kolorów przewodów oraz ich funkcji odgrywa istotną rolę w zapewnieniu bezpieczeństwa i prawidłowego działania instalacji elektrycznych.
- Znajomość kolorów przewodów - W nowoczesnych instalacjach stosuj kolory zgodne z normą PN-HD 308 S2:2007: brązowy oznacza fazę (L), niebieski to przewód neutralny (N), a żółto-zielony pełni funkcję ochronną (PE). W starszych instalacjach kolory mogą się różnić, dlatego zawsze dokładnie sprawdzaj.
- Prawidłowe podłączenie przewodów - Nie zamieniaj przewodów neutralnych z ochronnymi. Podłączenie niebieskiego kabla do bolca ochronnego zamiast styku roboczego grozi niebezpieczeństwem, gdy metalowe obudowy urządzeń stają się pod napięciem.
- Używanie przewodu ochronnego (PE) - Przewód ochronny musi służyć wyłącznie do zapewniania bezpieczeństwa. Nie stosuj go jako roboczego, bo w razie awarii nie zagwarantuje ochrony. Jego zadaniem jest odprowadzanie prądu do ziemi w przypadku uszkodzenia urządzenia.
- Weryfikacja przy pomocy przyrządów - Używaj próbników lub multimetrów, aby sprawdzać ciągłość i napięcie w przewodach, szczególnie w starszych instalacjach. Unikaj polegania tylko na kolorach przewodów, gdyż mogą wprowadzać w błąd.
- Prace z instalacją elektryczną - Tylko wykwalifikowani elektrycy z odpowiednimi uprawnieniami mogą wykonywać prace przy instalacji elektrycznej. Każde podłączenie musi spełniać obowiązujące normy, żeby zapewnić bezpieczeństwo użytkowników.
