Trwałość nawierzchni kolejowej nie jest jedynie terminem technicznym, lecz kluczowym elementem wpływającym na bezpieczeństwo oraz efektywność transportu. Wybór odpowiednich materiałów, zwłaszcza stali używanej do produkcji szyn, ma ogromne znaczenie. Na polskich liniach kolejowych dominują dwa typy szyn: 60E1 i 49E1, a ich produkcja opiera się na stali R260 oraz R350HT. Zakres twardości materiału R350HT, wynoszący od 350 do 390 HBW, przekłada się na większą odporność na ścieranie oraz dłuższą żywotność w trudnych warunkach eksploatacyjnych, szczególnie w łukach o promieniu 600 metrów i mniejszych.
Z tego powodu w miejscach z dużymi obciążeniami (powyżej 9 Tg) stosowanie stali R350HT jest decyzją mądrą i ekonomiczną. Inwestycja w lepsze materiały na początku ogranicza ryzyko kosztownych napraw w przyszłości. Niestety, w projektach modernizacyjnych często skupiamy się na oszczędnościach, co może prowadzić do wyboru tańszych, mniej wytrzymałych materiałów, a takie decyzje mogą mieć negatywne konsekwencje.
Nowoczesne technologie stali, które zmieniają oblicze kolei na długie lata
Dobór stali do szyn wpływa nie tylko na ich żywotność, ale również na stabilność całej nawierzchni. Złącza szynowe, będące krytycznym punktem infrastruktury, muszą być wykonane z najwyższej jakości stali. Chociaż połączenia termitowe wykazują zalety, nowoczesne metody zgrzewania zyskują na popularności, oferując lepszą trwałość oraz mniejsze ryzyko uszkodzeń. Projektanci muszą myśleć przyszłościowo, promując torowiska bezstykowe oraz wybierając odpowiednie materiały i technologie dostosowane do aktualnych potrzeb.
Warto również zaznaczyć, że konserwacja oraz regularne przeglądy znacznie wydłużają trwałość torów. Nowoczesne materiały to zaledwie część składowa sukcesu; równie istotne są systematyczne działania monitorujące oraz konserwacyjne. Dzięki odpowiedniemu doborowi materiałów oraz dbałości o infrastrukturę zapewniamy skuteczny i bezpieczny transport kolejowy, który będzie odpowiadał potrzebom pasażerów i przewoźników przez wiele lat.
| Parametr | R260 | R350HT |
|---|---|---|
| Twardość (HBW) | 260 - 300 | 350 - 390 |
| Zakres stosowania (PKP PLK SA) | Przypadki standardowe, tor prosty | Łuki promienia ≤ 600 m, tory o obciążeniu > 9 Tg |
| Minimalny promień łuku (m) | 800 (zależnie od obciążenia) | 600 |
| Obciążenie przewozu (Tg) | Do 9 Tg | Przekraczające 9 Tg |
| Metody łączenia | Zgrzewanie lub spawanie klasyczne | Spawanie termitowe, zgrzewanie zgrzewarkami |
| Stosowanie w rozjazdach | Możliwe, ale ograniczone | Preferowane dla dużych obciążeń |
| Zużycie eksploatacyjne (mm po 6 miesiącach) | ≥ 4 mm (szyny R260 w rozjazdach) | Znacznie niższe (lepsza trwałość) |
| Wymagania dotyczące spawania | Podstawowe standardy | Nowoczesne technologie (SoWoS, SkV) |
| Średni czas życia szyn w eksploatacji (lat) | 10 - 15 | 15 - 20 |
| Wymagana ocena zgodności | Tak | Tak |
| Typy szyn | 60E1, 49E1 | 60E2 (po reprofilacji) |
| Koszt jednostkowy (PLN) | ≈ 300 | ≈ 450 |

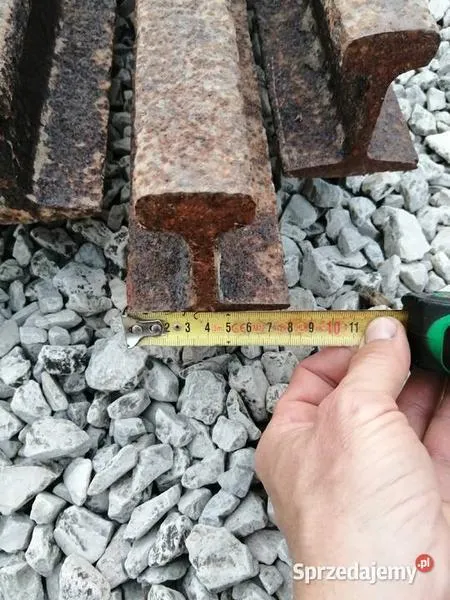

Różnice między stalami R260 a R350HT: co warto wiedzieć przed wyborem?
Wybór odpowiedniego gatunku stali do budowy szyn kolejowych kluczowo wpływa na trwałość oraz wydajność infrastruktury kolejowej. Dwa popularne gatunki, R260 i R350HT, różnią się szczegółowo właściwościami mechanicznymi i zastosowaniem w różnych warunkach eksploatacyjnych. Gatunek R260 twardością w zakresie 260-300 HBW sprawdza się w standardowych warunkach użytkowania, a jego powszechne zastosowanie obejmuje mniej obciążone segmenty torów oraz proste odcinki. Z kolei R350HT, charakteryzujący się twardością od 350 do 390 HBW, wykazuje dużą odporność na zużycie, co jest niezwykle istotne w trudniejszych warunkach eksploatacyjnych oraz na trasach o większym obciążeniu.
Warto także uwzględnić zakres stosowania, przy czym stal R350HT znajduje zastosowanie w torach położonych w łukach o promieniach mniejszych niż 600 metrów. Oznacza to, że układy torowe, które muszą sprostać większym wymaganiom, powinny być wykonane z tego gatunku. Na przykład, na liniach PKP PLK SA, gdzie obciążenia przekraczają 9 ton na oś, stosuje się właśnie stal R350HT. Takie rozwiązanie wydłuża trwałość, ale także zmniejsza koszty związane z długoterminowym utrzymaniem infrastruktury.
Jak wybór odpowiedniej stali wpływa na bezpieczeństwo i koszty infrastruktury kolejowej?
Różnice w trwałości stali R260 i R350HT mają kluczowe znaczenie dla osób związanych z infrastrukturą kolejową. Badania pokazują, że zużycie stali R260 przebiega znacznie szybciej, co prowadzi do konieczności częstszej wymiany szyn. Na przykład, na liniach regionalnych szyny ze stali R260 mogą wymagać wymiany nawet co 5 lat. Natomiast stal R350HT, dzięki lepszym właściwościom, ogranicza te koszty, a jej żywotność może wynosić dziesięć lat lub więcej, w zależności od konkretnych warunków eksploatacyjnych.
Reasumując, wybór między stalami R260 a R350HT to nie tylko kwestia kosztów zakupu, ale również przyszłych wydatków związanych z utrzymaniem torów. Projektanci i inżynierowie powinni brać pod uwagę zarówno warunki eksploatacyjne, jak i możliwości finansowe, aby zainwestować w gatunek stali najlepiej odpowiadający wymaganiom linii kolejowej. Odpowiednie decyzje dotyczące stali wpłyną nie tylko na bezpieczeństwo i komfort podróżowania, ale także na długoterminową rentowność inwestycji w infrastrukturę kolejową.
Poniżej przedstawiamy główne różnice między stalą R260 a R350HT:
- Gatunek R260:
- Twardość: 260-300 HBW
- Zastosowanie: mniej obciążone segmenty torów
- Żywotność: wymiana co 5 lat w trudniejszych warunkach
- Gatunek R350HT:
- Twardość: 350-390 HBW
- Zastosowanie: torów w łukach o promieniach < 600 metrów
- Żywotność: powyżej 10 lat
Czy wiesz, że wybór odpowiedniej stali do budowy szyn kolejowych nie tylko wpływa na ich trwałość, ale również na komfort podróży? Stal R350HT, dzięki swojej wyższej twardości, nie tylko ogranicza zużycie szyn, ale także poprawia stabilność toru, co przekłada się na płynność przejazdu pociągów, a tym samym mniejsze wibracje i hałas dla pasażerów.
Znaczenie technologii łączenia szyn w kontekście trwałości nawierzchni kolejowej
W dzisiejszych czasach technologia łączenia szyn odgrywa kluczową rolę w utrzymaniu trwałości nawierzchni kolejowej. Efektywne połączenia szyn wpływają na stabilność i żywotność całej konstrukcji. Dobrze wykonane połączenia zwiększają odporność torów na obciążenia oraz zmieniające się warunki atmosferyczne. Dlatego inżynierowie i projektanci muszą dokładnie dobierać materiały oraz metody ich łączenia. Na przykład w torach klasy 0 i 1 nowoczesne zgrzewanie przynosi większą trwałość i mniejsze zużycie niż tradycyjne techniki.
Odpowiedni dobór technologii łączenia szyn wpływa na koszty eksploatacji oraz manewrowość torów. Statystyki wskazują, że torów bezstykowych może zmniejszyć koszty utrzymania nawet o 25%. Dodatkowo zastosowanie efektywnych systemów przytwierdzeń oraz betonowych podkładów poprawia stabilność torów, co skraca czas przejazdu pociągów i zwiększa komfort pasażerów. W Polsce wykorzystywane są różnorodne typy szyn, na przykład 60E1 i 49E1, które wykonane z wytrzymałych stali, jak R350HT, sprawdzają się w łukach o promieniach poniżej 600 metrów.
Przełomowe metody spawania szyn dla bezpieczniejszych i trwalszych torów
Ostatnie lata przyniosły innowacje w dziedzinie spawania i zgrzewania szyn. Dzięki metodom takim jak SoWoS czy SkV, które skutecznie działają w europejskich systemach kolejowych, wiele polskich projektów również zyskuje na tych technologiach. Ograniczają one skutki dynamicznych obciążeń i eksploatacyjnych uszkodzeń, minimalizując przedterminowe zużycie nawierzchni. Korzyści z użycia tych metod są widoczne zarówno w aspektach ekonomicznych, jak i w dostosowaniu torów do rosnących prędkości pociągów.
Na rynku coraz częściej dostrzegamy trend projektowania linii kolejowych z uwzględnieniem naukowych badań dotyczących trwałości i odporności materiałów. Inżynierowie już na etapie projektowania analizują wpływ czynników eksploatacyjnych na wybór technologii łączenia szyn. W kontekście rosnącego ruchu kolejowego w Polsce, projektanci powinni skupić się nie tylko na wytrzymałości elementów nawierzchni, ale także na ich oddziaływaniu na całą strukturę torowiska. Takie holistyczne podejście przyczyni się do efektywniejszego transportu kolejowego i poprawy bezpieczeństwa pasażerów w przyszłości.
Aspekty projektowania nawierzchni kolejowej: jak wybór stali kształtuje eksploatację?
W poniższej liście przedstawiam istotne aspekty projektowania nawierzchni kolejowej, z naciskiem na wpływ wyboru stali na eksploatację. Każdy punkt koncentruje się na kluczowych elementach, które należy rozważyć w fazie projektowania, aby zapewnić trwałość i bezpieczeństwo nawierzchni kolejowej.
- Typy stali szynowej: W projektowaniu nawierzchni kolejowej kluczowy jest wybór odpowiedniego gatunku stali do produkcji szyn. PKP PLK SA przeważnie stosuje szyny z stali R260 oraz R350HT. Stal R350HT zaleca się w torach położonych w łukach o promieniu poniżej 600 m oraz w obszarach o dużym obciążeniu, co wydłuża trwałość nawierzchni.
- Metody łączenia szyn: Wybór metody łączenia szyn znacząco wpływa na trwałość nawierzchni. Współczesne technologie, takie jak zgrzewanie i spawanie termitowe, stanowią istotne elementy eksploatacji. Niewłaściwy dobór metody prowadzi do szybszego zużycia i kosztownych napraw.
- Systemy przytwierdzeń: Dobór systemów przytwierdzeń, w tym odpowiednich podkładów i łapek, ma kluczowe znaczenie dla stabilności toru. Preferowany system SB z łapką SB4, przeznaczony do wyższych prędkości i obciążeń, odpowiada nowoczesnym wymogom infrastruktury kolejowej.
- Odmiany konstrukcyjne rozjazdów: Projektując rozjazdy, uwzględnij różne skomplikowane konstrukcje oraz gatunek stali, z jakiej są wykonane. Wybór między stalą R260 a R350HT dla kluczowych elementów, takich jak iglice czy krzyżownice, wpływa na ich żywotność i wydajność w warunkach eksploatacyjnych.
- Warunki eksploatacyjne: Na etapie projektowania należy przemyśleć specyficzne warunki eksploatacyjne danej linii kolejowej. Analiza obciążeń, rodzaju ruchu oraz przewidywanego zachowania nawierzchni w czasie pozwala odpowiednio dobrać materiały i typy konstrukcji.
Źródła:
- https://inzynierbudownictwa.pl/dobor-skladnikow-nawierzchni-kolejowej-ze-wzgledu-na-jej-trwalosc/
FAQ - Najczęściej zadawane pytania
Jakie są główne różnice między stalą R260 a R350HT?Główne różnice między stalą R260 a R350HT dotyczą twardości oraz zastosowania. R260 ma twardość w zakresie 260-300 HBW i jest stosowana w mniej obciążonych segmentach torów, podczas gdy R350HT, o twardości 350-390 HBW, jest przeznaczona do łuków o mniejszych promieniach oraz obciążeń powyżej 9 Tg.
Jak wybór stali wpływa na trwałość nawierzchni kolejowej?Wybór odpowiedniej stali ma kluczowe znaczenie dla trwałości nawierzchni kolejowej. Stal R350HT wykazuje większą odporność na zużycie i dłuższą żywotność, co wpływa na redukcję kosztów związanych z utrzymaniem torów w przyszłości.
Jakie metody łączenia szyn są preferowane w kontekście trwałości?Nowoczesne metody zgrzewania, takie jak SoWoS czy SkV, są preferowane ze względu na ich zdolność do poprawy trwałości nawierzchni kolejowej. Dobrze wykonane połączenia zwiększają odporność na obciążenia i zmieniające się warunki atmosferyczne, co przekłada się na stabilność torów.
W jaki sposób technologia łączenia wpływa na koszty eksploatacji torów?Odpowiednia technologia łączenia szyn może znacząco obniżyć koszty eksploatacji torów. Statystyki pokazują, że stosowanie torów bezstykowych może zmniejszyć koszty utrzymania nawet o 25%, co przynosi korzyści finansowe w dłuższym okresie.
Jakie są zalety stali R350HT w porównaniu do R260 w kontekście eksploatacyjnym?Stal R350HT ma przewagę nad R260 w kontekście eksploatacyjnym, ponieważ oferuje dłuższą żywotność i niższe zużycie w trudnych warunkach, takich jak łuki o małych promieniach. Dzięki zastosowaniu R350HT w obciążonych segmentach torów, można ograniczyć częstotliwość wymiany szyn oraz koszty związane z ich konserwacją.
